AUTOMATIZACIJA PEĆI ZA SUŠENJE ELEKTRODE I PRAŠKA ZA ZAVARIVANJE

Miroslav Duspara, Antun Stoić, Marko Dunđer, Ivan Samardžić, Mato Sigurnjak

Ključne riječi: sušenje elektroda, temperaturni kontroler, prašak za zavarivanje, peć za sušenje elektroda

SAŽETAK:

U radu se opisuju pogreške koje se mogu javiti kod zavarivanja uslijed prisutnosti vodika (vlage).Da bi ih izbjegli moramo voditi brigu o elektrodama i prašku za zavarivanje. Pravilno skladištenje je jedan od preduvjeta za izbjegavanje vlage. Prije upotrebeelektrode i prašak za zavarivanje sušimo kako bise spriječioutjecaj vlage na zavare. Pri sušenju se koristimo raznim pećima i sušačima.U radu su opisani neki od modela sušača i peći za sušenje sa tehničkim karakteristikama.

1. ZAŠTO SUŠITI ELEKTRODE I PRAŠAK ZA ZAVARIVANJE

Elektrode i prašak za zavarivanje sušimo da izbjegnemo različite vrste pogrešaka koje se mogu javiti kod zavarivanjaPogreške mogu nastati uslijed nepravilnog rukovanja operatera, loše pripreme spojeva za zavarivanje, te uslijed prisutnosti vodika (vlage) u dodatnim materijalima i na mjestu zavarivanja.

2. OBUKA ZAVARIVAČA

POROZNOST:

Nepravilna tehnika rada
Neodgovarajuća duljina električnog luka
Nepravilno prekidanje i nastavljanje zavara
Vlažna obloga elektrode
Strujanje zraka
NEDOVOLJNA PENETRACIJA I NALJEPLJIVANJE
- Prebrzo vođenje elektrode
- Premala struja
- Puhanje električnog luka

UKLJUČCI TROSKE:

Loše čišćenje između slojeva
Nepravilno i prejako njihanje elektrode
LOŠA GEOMETRIJA ZAVARA:
- Neadekvatna tehnika rada
- Loši parametri

Kako bi se osigurao kvalitetan zavar, te izbjegle neke od navedenih pogrešaka pristupamo sušenju elektroda i praška za zavarivanje.

Slika 1. ZAVARIVANJE

Veliku ulogu u zaštiti elektroda i praška za zavarivanje ima i njihovo pravilno skladištenje, koje je ujedno i jedan od preduvjeta za kvalitetan dodatni materijal.

Prisutnost vodika (vlage ) je jedna od pogreški koju izbjegavamo sušenjem elektroda i praška za zavarivanje. Vodik ponekad ostaje zarobljen u zavarenomspoju, ne izaziva pukotine, ali se na površini loma mogu uočiti tzv. „riblje oči“ i „pahuljice“

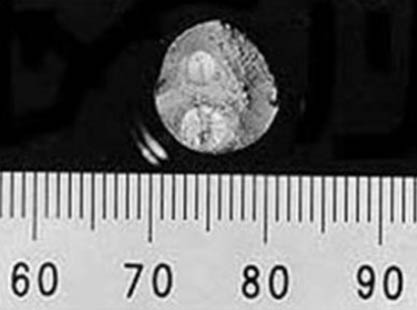

Slika 2. Pogreška tijekom zavarivanja–zarobljeni vodik u zavaru

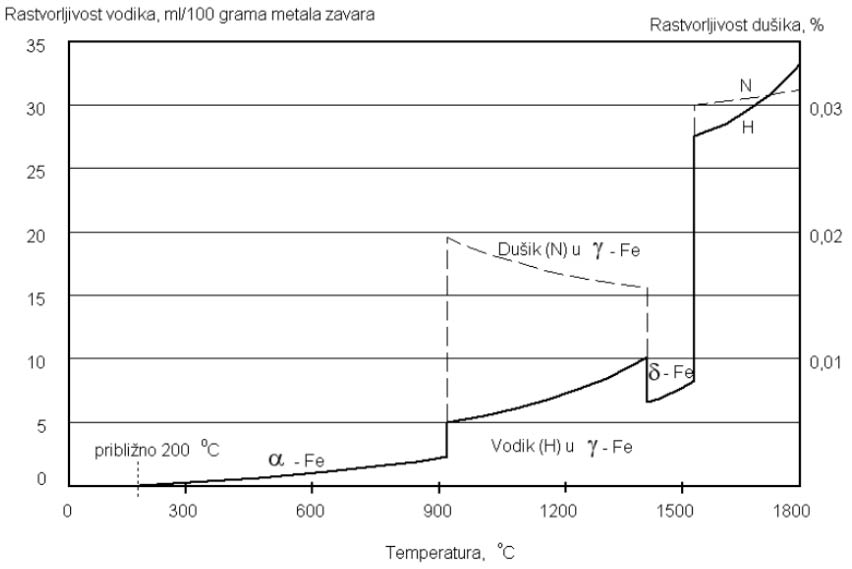

3. DIJAGRAM RASTVORLJIVOSTI VODIKA I DUŠIKAU ČISTOM ŽELJEZU

4. OSNOVNA PRAVILA U RUKOVANJU ELEKTRODAMA

Prilikom prijenosa i transporta elektrode se ne smiju bacati
Moraju se skladištiti u suhoj prostoriji koja se treba zagrijavati, tako da unutrašnja temperatura uvijek bude veća od vanjske.
Elektrode dobro zatvorene od pristupa zraka čuvane u polietilenskoj vrećici ili limenci ne treba prije upotrebe sušiti, sve ostale treba, a naročito pri zavarivanju konstrukcija koje zahtijevaju visoku klasu kvalitete spoja.
Ako se zavaruje u vlažnom prostoru, elektrode treba držati na suhom mjestu.
Bazične elektrode koje su duže od 4 sata u otvorenoj kutiji, smatraju se vlažnima.
Vlažne elektrode prepoznajemo po zvuku udara jedne elektrode o drugu: ( suhe = oštar zvuk i visok zvuk, vlažne = dubok zvuk )
Prilikom zavarivanja čuju se male eksplozije i pucketanje, a vlaga isparuje u vidu bijele pare
Elektroda se ne smije uzimati masnim rukavicama (masnoća uzrokuje poroznost u zavarenom spoju )
Ukoliko su elektrode jako stare na površini obloge se mogu primijetiti mali bijeli kristali .

5. SUŠENJE ELEKTRODA I PRAŠKA ZA ZAVARIVANJE

Sušenje elektroda vrši se u posebnim pećima za sušenje sa mogućnosti regulacija temperature sušenje prema preporukama proizvođača
Prije upotrebe elektrode se suše u pećima na temperaturama od 250⁰C do 350⁰C
Na radnom mjestu zavarivač bi trebao imati i tobolac za čuvanje elektrode, te čuvati elektrode na temperaturama od 60⁰C -100⁰C. Na taj način za vrijeme rada ne može doći do vlaženja elektrode.

6. AUTOMATSKA KONTROLA TEMPERATURE

Za automatsku kontrolu temperature koristi se temperaturni kontroler MaxWeel koji sadržava 32 programska segmenta tzv. “Ramp and soak” držanje određene temperature u zadanom vremenu I zagrijavanje / hlađenje na slijedeću zadanu temperature.

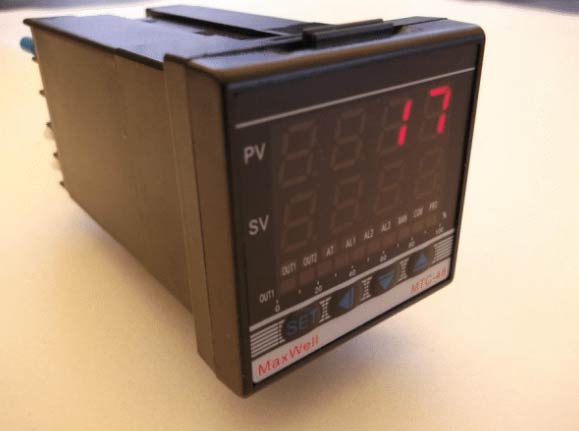

Slika 5. Temperaturni kontroler MaxWell

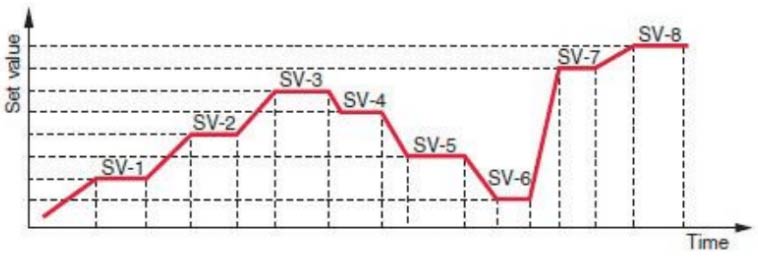

Slika 6. Prvih osam segmenata programa temperature

Na ulaz kontrolera je spojeno K temparturno osjetilo do 400 ̊C, dok je na izlaz spojen trofazni relej kojim se upravlja grijačima snage 1200 W.

7. TOBOLCI ZA SUŠENJE IČUVANJE ELEKTRODE

Za čuvanje elektroda za zavarivanje se koristimo prijenosnim pećima za čuvanje tzv. tobolcima.

Tobolac za sušenje elektroda TS1/160

238,90 €

Dimenzije tobolca: TS1 - 155x210x600 mm
Dimenzije posude: TS1 - 40x50x300 mm (bez ručke)

Duljina elektroda: 350mm
Kapacitet: 4kg
Temperatura: 160°C
Snaga u kW: 0,12
Za elektrode 2,5 mm ; 3,25 mm

Regulacija: bez regulacije
Priključak: 220V
Izvedba: vanjsko kućište plastificirano , unutrašnjost i posuda INOX
Manipulacija: ručka za prenošenje i naslanjanje
Žarulja za prikaz rada grijača

Tobolac za sušenje elektroda TS2/160

Pošaljite upit

Dimenzije tobolca: TS2 - 315x300x750 mm
Dimenzije posude: TS2 - 80x80x300 mm (bez ručke)

Duljina elektroda: 350mm
Kapacitet: 6kg
Temperatura: 160°C
Snaga u kW: 0,12
Za elektrode 2,5 mm ; 3,25 mm

Regulacija: bez regulacije
Priključak: 220V
Izvedba: vanjsko kućište plastificirano , unutrašnjost i posuda INOX
Manipulacija: ručka za prenošenje i naslanjanje
Žarulja za prikaz rada grijača

Tobolac za sušenje elektroda TS4/160

Pošaljite upit

Dimenzije tobolca: TS4 - 340x340x730 mm
Dimenzije posude: TS4 - 120x120x300 mm (bez ručke)

Duljina elektroda: 350mm
Kapacitet: 16kg
Temperatura: 160°C
Snaga u kW: 0,12
Za elektrode 2,5 mm ; 3,25 mm

Regulacija: bez regulacije
Priključak: 220V
Izvedba: vanjsko kućište plastificirano , unutrašnjost i posuda INOX
Manipulacija: ručka za prenošenje i naslanjanje
Žarulja za prikaz rada grijača

Tobolac za sušenje elektroda TS1/350

Pošaljite upit

Dimenzije tobolca: TS1 - 220x280x750 mm
Dimenzije posude: TS1 - 80x80x300 mm

Duljina elektroda: 350mm
Kapacitet: 4kg
Temperatura: 350°C
Snaga u kW: 0,6
Za elektrode 2,5 mm ; 3,25 mm

Priključak: 220V
Izvedba: vanjsko kućište plastificirano , unutrašnjost i posuda INOX
Manipulacija: ručka za prenošenje i naslanjanje
Žarulja za prikaz rada grijača. Regulator temperature
Za elektrode 2,5 mm ; 3,25mm

Tobolac za sušenje elektroda TS2/350

Pošaljite upit

Dimenzije tobolca: TS2 - 315x300x750mm
Dimenzije posude: TS2 - 80x80x300 mm

Duljina elektroda: 350mm
Kapacitet: 6kg
Temperatura: 350°C
Snaga u kW: 0,6
Za elektrode 2,5 mm ; 3,25 mm

Priključak: 220V
Izvedba: vanjsko kućište plastificirano , unutrašnjost i posuda INOX
Manipulacija: ručka za prenošenje i naslanjanje
Žarulja za prikaz rada grijača. Regulator temperature
Za elektrode 2,5 mm ; 3,25mm

Tobolac za sušenje elektroda TS4/350

557,44 €

Dimenzije tobolca: TS4 - 340x340x730 mm
Dimenzije posude: TS4 - 120x120x300 mm

Duljina elektroda: 350mm
Kapacitet: 16kg
Temperatura: 350°C
Snaga u kW: 0,6
Za elektrode 2,5 mm ; 3,25 mm

Priključak: 220V
Izvedba: vanjsko kućište plastificirano , unutrašnjost i posuda INOX
Manipulacija: ručka za prenošenje i naslanjanje
Žarulja za prikaz rada grijača. Regulator temperature
Za elektrode 2,5 mm ; 3,25mm

Tobolac za sušenje elektroda ESAB PSE 5

180,00 €

PSE su lagani i praktični spremnici za suho skladištenje elektroda.
Jednostavan je za nošenje i ručni termostat s visokim rasponom temperature
skladištenja.
Grijaći element teče od vrha do dna, a vrh je potpuno izoliran.
Kapacitet skladištenja od 5 kg .
130 ° C unaprijed postavljena temperatura .
